風華貼片電容正負極的區分方法
作者： 深圳市昂洋科技有限公司發表時間：2019-01-18 10:12:41瀏覽量：6231【小中大】

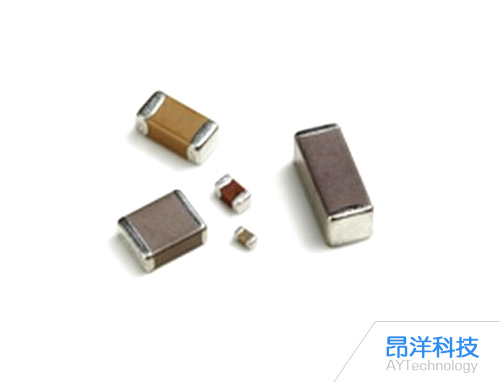

貼片電容又叫SMD電容器、表面裝置電容器，表面一般為黃色、黑色或淡藍色。可分為無極性和有極性兩類。本文首要討論一下[風華貼片電容]貼片電容正負極的區分方法。
文本標簽：貼片電容正負極的區分方法
貼片電容又叫SMD電容器、表面裝置電容器，表面一般為黃色、黑色或淡藍色。可分為無極性和有極性兩類。本文首要討論一下[風華貼片電容]貼片電容正負極的區分方法。
貼片鋁電解電容電容的正負極差異和丈量電容上面有標志的黑塊為負極。在PCB上電容方位上有兩個半圓，涂色彩的半圓對應的引腳為負極。也有用引腳長短來差異正負極長腳為正，短腳為負。
當咱們不知道電容的正負極時，能夠用萬用表來丈量。電容南北極之間的介質并不是肯定的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容南北極之間的電阻叫做絕緣電阻或漏電電阻。只要電解電容的正極接電源正(電阻撓時的黑表筆)，負端接電源負(電阻撓時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流添加(漏電阻減小)。這樣，咱們先假定某極為“+”極，指針式萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針中止的刻度(表針靠左阻值大)，（關于數字萬用表來說能夠直接讀出讀數。）然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，從頭進行丈量。兩次丈量中，表針最終逗留的方位靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。
一種是常見的鉭電容，為長方體形狀，有“-”符號的一端為正。
別的還有一種銀色的表貼電容，想來應該是鋁電解。上面為圓形，下面為方形，在光驅電路板上很常見。這種電容則是有“-”符號的一端為負。
有極性電容也就是咱們平常所稱的電解電容，一般咱們平常用的最多的為鋁電解電容，因為其電解質為鋁，所以其溫度安穩性以及精度都不是很高，而貼片元件因為其緊貼電路版，所以要求溫度安穩性要高，所以貼片電容以鉭電容為多，依據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，詳細分類如下：
類型封裝方式耐壓
A321610V
B352816V
C603225V
D734335V
貼片鉭電容的封裝是分為A型(3216)，B型(3528)，C型(6032)，D型(7343)，E型(7845)。有斜角的是表明正極。
能夠從腳來判別，長的是正極，短的是負極.電容身上，有半邊色彩涂料的是負極。
固態電解或液態電容的說法指的則是其陰極的用料。運用電解液做陰極的優點是電容量能夠做到很大。可是電解液在高溫環境下簡單蒸發、滲漏，對壽數和安穩性影響很大。而固態電容選用功用性導電性高分子作為介電資料，在長時間未運用的景象下通電不致于發作爆漿現象。且在低溫時亦不會因電解質離子移動緩慢而達不到應有特性及功用，比較液態電解質，固態電容具有環保、低阻抗、高低溫安穩、耐高紋涉及高信任度等優勝特性等。
以上是關于風華貼片電容正負極的區分方法的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
