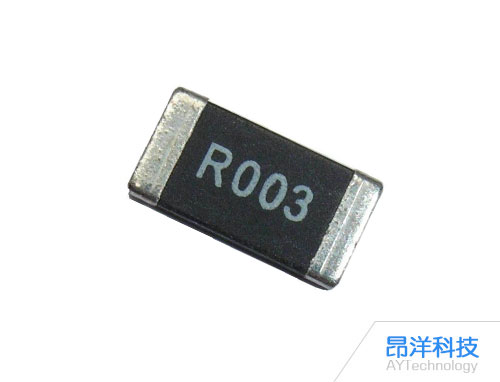

厚聲電阻(以厚膜工藝為代表)的等效串聯電感(ESL)對高頻信號完整性具有顯著負面影響，其核心機理與表現如下：

一、ESL對高頻信號完整性的破壞機制

阻抗失配與信號畸變

計算公式：ESL引起的阻抗增量為 ΔZ=2πf?ESL。例如，在3GHz頻率下，10nH的ESL會導致阻抗增加188Ω，直接破壞信號傳輸線的特征阻抗(通常為50Ω)，引發反射和信號衰減。

實測案例：某厚聲電阻在1GHz下測得ESL為145pH，而金屬膜工藝電阻僅為82pH，導致厚聲電阻的自諧振頻率降低約40%，高頻可用帶寬顯著收窄。

自諧振頻率（SRF）下降

ESL與電容(ESC)共同決定自諧振頻率 fSRF=2πESL?ESC1。厚聲電阻因ESL較高，SRF通常低于金屬膜電阻，例如：

金屬膜電阻(A品牌)：SRF=8.2GHz(ESL=82pH)

厚聲電阻(B品牌)：SRF=5.6GHz(ESL=145pH)

在SRF以上頻段，電阻呈現感性，阻抗隨頻率升高而急劇增加，導致信號幅度衰減和相位失真。

插入損耗與噪聲惡化

當ESC>50fF時，厚聲電阻在5.8GHz頻段可能產生>0.5dB的插入損耗，直接降低信噪比(SNR)。例如，在5G通信系統中，0.5dB的損耗可能導致誤碼率(BER)上升一個數量級。

ESL與PCB走線電感疊加后，可能形成LC諧振環路，在特定頻點引發阻抗峰值，進一步加劇信號反射和噪聲耦合。

二、厚聲電阻ESL的根源與工藝差

結構因素

電流路徑長度：厚聲電阻采用絲網印刷工藝，電極間距較大(如1206封裝)，導致電流環路面積增加，ESL顯著高于金屬膜電阻(0612封裝)。

材料特性：厚膜漿料中的玻璃相和有機載體增加介質損耗，間接提升高頻阻抗。

三、高頻電路設計中的優化策略

電阻選型

優先選擇低ESL封裝：如0612、0402等小型化封裝，其ESL比1206封裝降低40%~60%。

采用金屬膜或薄膜工藝：例如，Susumu PRL系列金屬膜電阻的ESL<1nH，適合GHz級應用。

布局與布線

縮短電流路徑：將電阻靠近信號源或負載，減少走線電感。例如，在5G前端模塊中，將電阻放置在芯片引腳1mm范圍內，可將ESL貢獻降低至<2pH。

避免平行走線：高頻信號線與電阻引腳間距應>3倍線寬，防止耦合電感。

并聯降感技術

將N個相同電阻并聯，總電感 Ltotal=NLsingle，帶寬提升N倍。例如，4個50mΩ電阻并聯后，ESL從4nH降至1nH，帶寬從15MHz擴展至130MHz。

RC補償濾波

在電阻兩端并聯RC網絡，引入極點抵消ESL零點。例如，泰克科技通過并聯50Ω電阻和547pF電容，將50mΩ分流電阻的帶寬從15MHz提升至130MHz，過沖衰減>80%。
