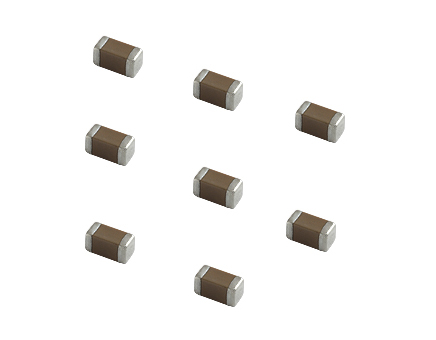

貼片電容的漏電流與絕緣電阻呈反比關系,即絕緣電阻越大,漏電流越小;絕緣電阻越小,漏電流越嚴重,甚至可能引發擊穿。以下是對這一關系的詳細解釋:
漏電流與絕緣電阻的定義
漏電流:指通過電容器介電材料的電流。由于沒有完美的絕緣材料,即使介電材料非常好,也會發生一定量的漏電。
絕緣電阻:是介電材料的電學強度和引線連接措施的組合效果,是測量電容器絕緣質量的一個指標。高阻值通常表示質量良好,低阻值則說明材料中含有導電污染物或出現了加劇松動和裂縫的現象。
漏電流與絕緣電阻的反比關系
物理機制:漏電流的產生源于介電材料中電子的微弱遷移。當絕緣電阻增大時,材料對電子遷移的阻礙作用增強,漏電流隨之減小;反之,絕緣電阻降低時,電子遷移阻力減弱,漏電流顯著增大。
擊穿風險:在嚴重漏電的情況下,電容器在正常工作電壓下也可能造成擊穿。這是因為過高的漏電流會導致電容器內部溫度升高,進而破壞介電材料的結構,使其失去絕緣性能。
影響漏電流與絕緣電阻的因素
介電材料質量:介電材料的純度、均勻性和燒制工藝等都會影響絕緣電阻和漏電流。例如,陶瓷粉料被污染或在燒制過程中火候沒掌握好,可能導致電容內部出現空洞,從而引起漏電。
電容結構完整性:壓制壓力過低、燒結溫度過低或干燥工藝不合理等因素可能導致產品出現裂紋,進而降低絕緣電阻并增加漏電流。
工作環境:高溫、高濕度或有腐蝕性氣體的環境可能加速介電材料的老化,導致絕緣電阻下降和漏電流增加。
優化措施
選擇高質量介電材料:如X7R或X5R多層陶瓷,這些材料具有較低的漏電流特性。
控制制造工藝:確保壓制壓力、燒結溫度和干燥工藝等參數符合標準,避免產品出現裂紋或空洞。
優化工作環境:避免高溫、高濕度或有腐蝕性氣體的環境,以減緩介電材料的老化速度。
