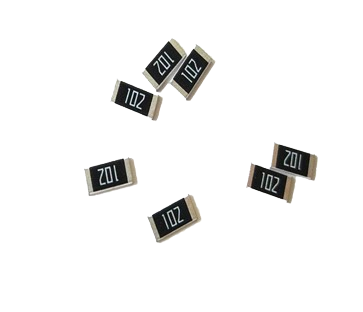

合金電阻作為電子電路中的核心元件，其電極設計直接決定了功率承載能力、散熱效率及電路穩定性。根據電極尺寸差異，合金電阻可分為大電極與小電極兩類，二者在結構特性、應用場景及性能表現上存在顯著差異。

一、結構特性差異

大電極合金電阻的電極寬度顯著大于小電極類型，通常電極面積占比超過電阻體截面的50%。這種設計使電極與電阻體接觸面形成更大的熱傳導路徑，有效降低局部過熱風險。例如，在2512封裝規格中，大電極型號的電極寬度可達3.2mm，而小電極型號僅1.6mm。電極材料多采用銅鎳合金或銀鈀合金，其中大電極的鍍層厚度通常增加20%-30%，以提升載流能力。

小電極合金電阻則通過縮小電極尺寸實現微型化設計，0402封裝型號的電極寬度僅0.4mm，適合高密度電路布局。其電極結構常采用多層復合鍍層工藝，在有限空間內優化導電性能。但電極面積的縮減導致熱阻增加，相同功率下溫升比大電極型號高15%-25%。

二、性能表現對比

在功率承載方面，大電極電阻的功率密度可達5W/mm2，而小電極型號通常限制在2W/mm2以內。實驗數據顯示，2512大電極電阻在2W功率下溫升僅45℃，而同規格小電極型號溫升達68℃。這種差異源于大電極更優的熱擴散能力，其熱時間常數比小電極縮短40%。

溫度穩定性方面，大電極電阻的溫漂系數(TCR)可控制在±25ppm/℃以內，而小電極型號因熱應力集中，TCR波動范圍擴大至±50ppm/℃。在-55℃至+150℃極端溫度測試中，大電極電阻的阻值變化率僅為0.3%，小電極型號則達到0.8%。

三、應用場景適配

大電極電阻廣泛應用于電源模塊、電機驅動等高功率場景。例如在新能源汽車BMS系統中，2512大電極電阻可承受持續3A電流而不發生性能衰減。其寬電極設計還能有效分散焊接應力，提升SMT貼裝良率至99.5%以上。

小電極電阻則主導消費電子領域，0402/0603封裝型號在手機、可穿戴設備中的占有率超過70%。其微型化特性使電路板空間利用率提升30%，但需配合散熱膠或銅箔導熱墊使用。在LED驅動電路中，小電極電阻可實現0.1%的電流采樣精度，滿足精密控制需求。

四、制造工藝影響

大電極電阻采用激光調阻工藝，可在0.1mm精度內控制阻值，但需配套高精度絲網印刷設備。其電極成型需經過三次回流焊工藝，確保鍍層致密度。小電極電阻則依賴離子蝕刻技術實現微米級精度，但生產良率受設備穩定性影響較大，典型良率在85%-90%之間。

成本方面，大電極電阻因材料用量增加，單件成本比小電極型號高15%-20%。但考慮到其更長的使用壽命(MTBF提升50%)和更低的失效風險，在工業應用中仍具有顯著優勢。

大電極與小電極合金電阻的差異化設計，本質是功率密度與空間效率的權衡。工程師在選型時需綜合考量電路功率、空間限制、成本預算及可靠性要求。
